Назначение: соединение тканевых термопластичных материалов методом непрерывной ультразвуковой сварки или интенсификация процесса склеивания не термопластичных материалов (формирование непрерывного соединительного сварного или клеевого шва).

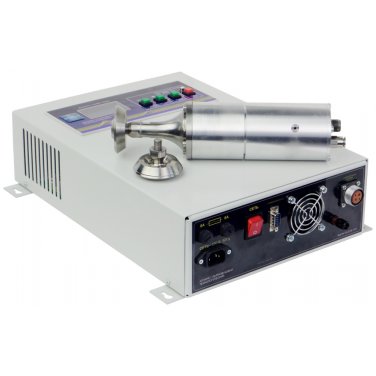

Комплектация: генератор электрических колебаний с регулируемой выходной мощностью и таймером, вращающаяся пьезоэлектрическая ультразвуковая колебательная система со сменным рабочим инструментом. Ультразвуковая колебательная система предназначена для установки в технологическую линию или может эксплуатироваться в составе робота-манипулятора.
Основные технические характеристики:
| Мощность, ВА, не более |
800 |
| Частота ультразвуковых колебаний, кГц |
22±1,65 |
| Питание от сети переменного тока напряжением, В |
220±22 |
| Амплитуда колебаний рабочего инструмента, мкм, не менее |
40 |
| Время непрерывной работы, ч |
8 |
| Габаритные размеры: электронный генератор, мм |
430х330х110 |
| Колебательная система, мм |
∅70х290 |
| Толщина свариваемых листовых материалов, мм |
0,1-1 |
| Максимальная скорость сварки (при толщине материала 200 мкм), м/с, не менее |
0,3 |
| Ширина шва, мм, не более |
3 |
