Назначение: соединение конструкционных изделий и листовых материалов методом непрерывной или пошаговой низкотемпературной ультразвуковой сварки.

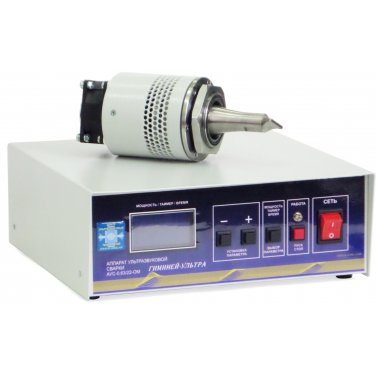

Комплектация: электронный генератор с таймером и регулятором выходной мощности (30-100%), пьезоэлектрическая колебательная система в металлическом корпусе с принудительным воздушным охлаждением, набор рабочих инструментов (форма и размеры рабочих окончаний – по согласованию).
Основные технические характеристики:
| Мощность, ВА, не более |
630 |
| Частота ультразвуковых колебаний, кГц |
22±1,65 |
| Питание от сети переменного тока напряжением, В |
220±22 |
| Амплитуда колебаний рабочего инструмента, мкм, не менее |
30 |
| Время непрерывной работы, ч |
8 |
| Габаритные размеры: электронный генератор, мм |
300х280х110 |
| Механического блока, мм |
200х80х100 |
| Толщина свариваемых материалов: при непрерывной сварке, мм |
0,05-3 |
| При точечной, мм |
0,05-5 |
| Максимальная скорость сварки (при толщине материала до 200 мкм), м/с |
0,4 |
| Размеры излучающей поверхности, мм |
3x32 |
