Назначение: соединение конструкционных изделий и листовых материалов методом непрерывной или пошаговой низкотемпературной ультразвуковой сварки.

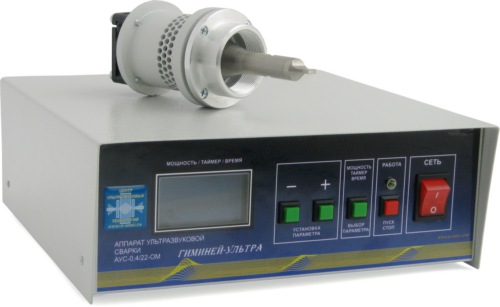

Комплектация: электронный генератор с таймером и регулятором выходной мощности (30-100%), пьезоэлектрическая колебательная система в металлическом корпусе с принудительным воздушным охлаждением, набор рабочих инструментов (форма и размеры рабочих окончаний – по согласованию).
Основные технические характеристики:
| Мощность, ВА, не более |
400 |
| Частота ультразвуковых колебаний, кГц |
22±1,65 |
| Питание от сети переменного тока напряжением, В |
220±22 |
| Амплитуда колебаний рабочего инструмента, мкм, не менее |
40 |
| Время непрерывной работы, ч |
8 |
| Габаритные размеры: электронный генератор, мм |
300х280х110 |
| Колебательная система, мм |
Ø70х140 |
| Толщина свариваемых материалов: при непрерывной сварке, мм |
0,1-2 |
| при точечной, мм |
0,1-5 |
| Максимальная скорость сварки (при толщине материала 200 мкм), м/с |
0,3 |
| Размеры излучающей поверхности инструментов, мм |
Ø8; 2,5х8; или 2,5х25; 4х8 |
